Fabric 막구조
막구조(Membrane structure)는 코팅된 직물(Coated fabrics)을 주재료로 사용하는 구조로서 연성의 막을 사용하여
이것에 초기 장력을 주고 외관의 강성을 늘림으로써 외부 하중에 대하여 안정된 형태를 유지하는 건축물입니다.
이것에 초기 장력을 주고 외관의 강성을 늘림으로써 외부 하중에 대하여 안정된 형태를 유지하는 건축물입니다.
mobile tab title
- Fabric 막구조
- 막구조 소개
막구조 소개

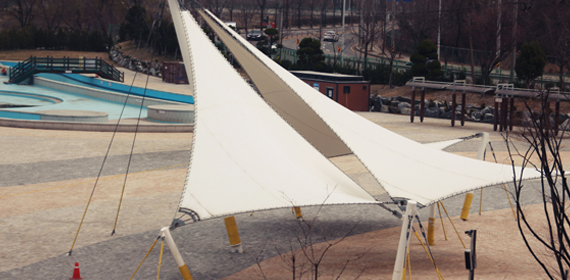

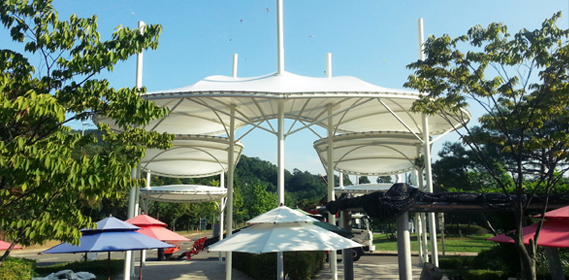

문화시설, 체육시설, 교통시설, 상업시설, 산업시설의 지붕재나 조경시설물로 널리 사용되고 있습니다.
막구조 종류
-
골조(Frame) 막구조
철골 등 골조에 의해 산형, 아치형, 입체프레임 등 골조 형성 지붕재 및 벽체로서 막 재료를 이용
-
현수(Suspension) 막구조
막재료를 주체로 이용하여 기본 형태를 구성 자체 현가 장치 막구조
막구조 자재

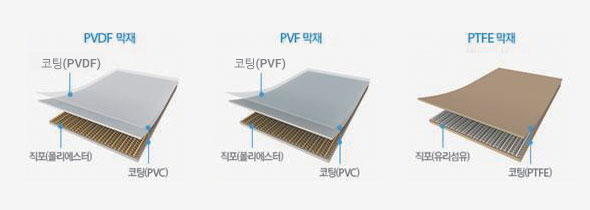

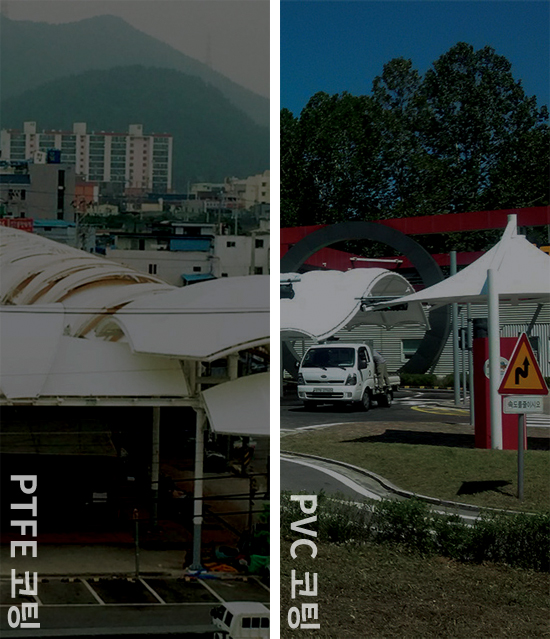

PTFE 코팅
- 표면 코팅(FEP) : 패브릭 붙임
- 코팅층(PTFE) : 요구되는 두께로 코팅하여 하부 층을 보호함
- 완충 코팅 층(PTFE) : 파이버글라스를 감싸주는 층
PVC 코팅
- 표면 코팅(PVDF 또는 PVF) : 더러움 방지
- 코팅층(PVC) : 요구되는 두께로 코팅하여 폴리에스터 패브릭을 보호함
- 폴리에스터 직조 패브릭
- 하부 코팅 : 아크릴릭
막재의 특성 비교
| Bagic material 모재 |
Polyester fabic 염화비닐섬유 원단 |
Fibergalss fabic 유리섬유 원단 |
ETFE Film | ||
| Coating 기본코팅 |
PVC | PVC | PTFE Ti02-PTFE |
PVC | ETFE |
| Top coating 탑-코팅 |
PVDF-merging PVDF-용융 |
PVF 라미네이션 |
- | PVF 라미네이션 |
- |
| Expected lifetime 내구연한 |
15~years | 15~years | >25years | >20years | >30years |
| Ageing Resistance 내구성 |
Good 좋음 |
Very Good 아주 좋음 |
Very Good 아주 좋음 |
Very Good 아주 좋음 |
Very Good 아주 좋음 |
| Dirty proof 방오성능 |
Good 좋음 |
Very Good 아주 좋음 |
Very Good 아주 좋음 |
Very Good 아주 좋음 |
Very Good 아주 좋음 |
| 두께 (mm) | 0.8이상 | 0.8이상 | 0.7이상 | 0.6이상 | 100~300цm이상 |
| 인장강도 (kgf/5cm) | 350~750 | 350~750 | 400~900 | 400~900 | 50MPa |
| 인열강도 (kgf) | 60~80 | 60~80 | 30~40 | 30~40 | - |
| Character 특성 |
2불화에틸렌수지를 모재 위에 코팅한 막재. 저렴한 가격이 장점으로 중,소형 막구조물에 주로 사용한다. |
불소 특유의 성질을 최대한 살린 막재. 정전기 발생 억제 작용이 강하여 불소 본래의 특성인 자정작용이 좋아 오염이 잘 되지 않는 특성이 있어 깨끗한 외관을 유지하면서 긴 수명을 가진다. |
4불화에틸렌수지코팅을 모재위에 코팅한 막재. 직조가 어렵고 유리섬유 실의 생산에 고도의 기술이 필요하여 생산단가가 높다. 원단 전체의 구성이 유리섬유와 불소로 이루어져 있어 불에 타지 않으며 자정작용이 뛰어나다. |
불소 특유의 성질과 유리섬유의 성질을 최대한 살린 막재. 정전기 발생 억제 작용이 강하여 불소 본래의 특성인 자정작용이 좋아 오염이 잘 되지 않는 특성이 있어 깨끗한 외관을 유지하며 유리섬유에 의해 불에 타지 않는다. |
테트라플루오르 에틸렌과 에틸렌의 공중합체로써 유리를 대체하여 대공간 무지주 공간을 구성하는데에 매우 유리하다. 높은 투과율 (가시광선 94%, 자외선 90%의 유리보다 높음) 유연한 물질로써 파괴 및 비산물이 발생하지 않으며, 비점착성으로써 표면에 오염물, 배설물 등이 붙지 않음. 디자이너가 원하는 어떤 곡면도 시공이 가능하다. |
